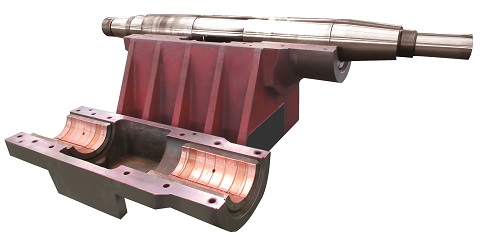

高精密主軸

主軸采用日本進口的高級合金鋼 SNCM-220H，經調質滲碳 熱處理后再經電腦控制深冷處理，最后進行機密研磨加工 而成；

主軸內部硬度為 HRC25°~30°, 表面硬度 HRC62°，高精 密主軸具有強扭力、精度佳、無形變、耐摩擦、壽命長的特 性，特別適用于重切削作業；

主軸軸承使用 KJ-4 合金軸承，三點式動壓油膜系統，冷卻 循環效果佳，精度高、使用壽命長；

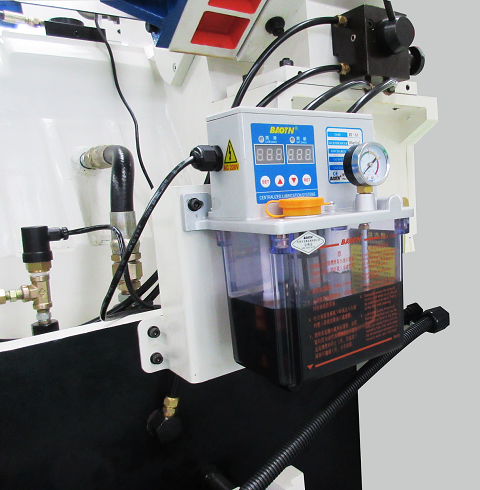

自動潤滑系統

自動潤滑系統為主軸提供充分的潤滑； 集中的潤滑系統為所有導軌、導軌副、修整座等 提供潤滑，確保進給、加工精度；

主軸馬達設置安全聯鎖裝置，避免低油壓時主 軸干轉，保護主軸；

液壓油冷卻風扇使油溫保持適宜溫度，使主軸 遠離熱變形，延長油封使用壽命；

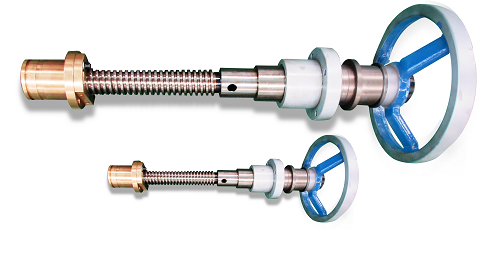

導螺桿

導螺桿采用鎳合金鋼，經高頻淬火 硬化處理，保證高精度進給；

特制螺母提供高精度的調整，移動 順滑，耐磨性高；

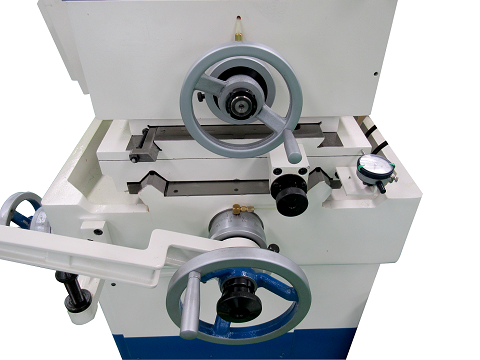

導軌

下滑板雙Λ導軌設計，為工作臺 提供穩定精確的移動； 導軌面經高頻淬火硬化，人工鏟 花，確保其耐磨性和滑動的平順；

精密配合，防塵性好； 精確進給，進給精度 0.001mm；

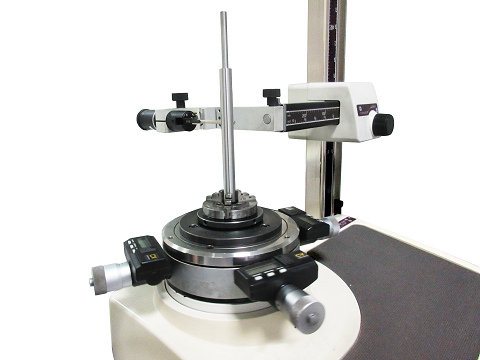

嚴格的質量管控

品質管理配置高精密檢測裝置，嚴格檢測產品生 產各環節之精度；

堅持嚴格的品質管理，確保每一臺出廠設備的精 度；

技術規格	HFC-1810T
砂輪
標準工作臺直徑	Φ1～Φ50
特別工作臺直徑	Φ40～Φ100
砂輪尺寸 (外徑 x 寬 x 內徑)	Φ455×225×Φ228.6
砂輪轉速	1520
砂輪驅動馬達	15HP(11KW) AC380/50Hz
調整輪
調整輪尺寸 (外徑 x 寬 x 內徑)	Φ255×225×Φ111.2
調整輪轉速	1-300
氣壓要求	4HP(3KW) AC220/50Hz
調整輪傾斜角度	+6°～-5°
調整輪旋轉角度	±6°
調整輪傳動方式	Chain drive
主軸
主軸形式	Hydrodynamic pressure type
主軸旋轉精度	＜0.002
數控單元
工作臺進給伺服單元	/
工作臺進給精度（Y1)	/
砂輪修整進給單元X1,Z1	/
導輪修整進給單元X2.Z2	/
機械臂進給伺服單元（B1,B2)	/
機械臂進給單元精度（B1,B2)	/
驅動馬達
油壓泵驅動馬達	2HP(0.7KW) AC380/50Hz
冷卻泵驅動馬達	1/4HP(180W) AC380/50Hz
規格
機器尺寸	2350×1960×1550
裝箱尺寸	2400×2000×1800
凈重	2950
毛重	3150
手輪
工作臺微調手輪	0.2/每轉 & 0.001/每刻
修整進給手輪	2/每轉 & 0.01/每刻
工作臺進刀手輪	9/每轉 & 0.10/每刻
調整輪微調手輪	0.1/每轉 & 0.001/每刻
調整輪進給手輪	3.5/每轉 & 0.05/每刻
